Der richtige Lautsprecher Anschluss: Tipps für optimale Klangqualität
Feb.
Die Auswahl von Lautsprecheranschlüssen will gut überlegt sein. Schließlich haben diese einen maßgeblichen Einfluss auf das Klangergebnis. Als kleine Orientierungshilfe haben wir hier die wichtigsten Punkte für Sie zusammengetragen. Entsprechend erfahren Sie in diesem Beitrag unter anderem:
- was es mit einem Lautsprecheranschluss-Terminal auf sich hat,
- welche Typen von Lautsprecher-Terminals es gibt,
- worin die Unterschiede gängiger Verbindungsarten bestehen,
- warum Bananenstecker und Kabelstecker eine gute Lösung sind und
- wie Sie beim Anschluss von Lautsprecherkabeln am besten vorgehen.
Lautsprecher Terminals und Anschlüsse
Lautsprecher Terminal: Funktion und Bedeutung
Lautsprecher Terminals sind auf der Rückseite des Lautsprechergehäuses befindliche Verbindungsstellen, über die das Lautsprecherkabel angeschlossen werden kann. Sie gewährleisten, dass das Audiosignal über die Frequenzweiche zu den jeweiligen Boxen weitergeleitet wird.
Lautsprecher Terminals: Typen und Unterschiede
- Lautsprecheranschlussterminal mit Steckanschluss: Bei dieser Variante sorgen Bananenbuchsen am Terminal für eine rasche und unkomplizierte Verbindungsmöglichkeit, da das Kabel einfach nur eingesteckt werden muss.
- Lautsprecheranschlussterminal mit Schraubanschluss: Ein Schraubterminal verfügt in der Regel über einen metallenen Anschlussbereich. Das Kabel wird in eine der hier befindlichen Öffnungen eingeführt. Einen sicheren elektrischen Kontakt erreichen Sie durch das feste Anziehen der Schraube.
- Lautsprecheranschlussterminal für Bi-Wiring (Doppelverkabelung): Um ein Verbinden mit zwei Lautsprecherkabeln zu gewährleisten, verfügt dieser Terminaltyp über zwei separate Anschlüsse für tiefe und hohe Frequenzen. Bi-Wiring-Terminals sind übrigens auch eine wichtige Voraussetzung, wenn Sie auf das weiter unten erklärte Bi-Amping (Doppelverstärken) zurückgreifen möchten.
Verschiedene Verbindungsmöglichkeiten im Diskurs
Von der klassischen Einzelverdrahtung bis Bi-Wiring reicht das Spektrum an relativ leicht einzubauenden Anschlussmöglichkeiten. Was diese auszeichnet, erfahren Sie im Folgenden.
Der Klassiker: Einzelverdrahtung
Bei dieser platzsparenden und optisch ansprechenden Variante handelt es sich um die wohl häufigste Anschlussart eines Lautsprechers, bei der ein Kabel mit rotem Plusanschluss in Verbindung mit einem schwarzen Minusanschluss zum Einsatz kommt. Zu finden ist diese in allen Preisklassen.
Bi-Wiring (doppelte Verkabelung): Aufteilung in Nieder- und Hochfrequenzsignal
Vor allem bei Standlautsprechern werden Sie häufig auf das sogenannte Bi-Wiring stoßen. Dabei handelt es sich um getrennte Anschlüsse für tiefe und hohe Frequenzen. In der Praxis bedeutet dies, dass Sie den Lautsprecher mittels zweier roter und zweier schwarzer Klemmenpaare doppelt verkabeln können. Bi-Wiring führt in erster Linie zu einer Optimierung der Höhen, kann sich jedoch auch positiv auf die Bässe auswirken.
In diesem Kontext ein wichtiger Hinweis: Das Risiko einer Beeinträchtigung der Klangbalance lässt sich durch die Verwendung identischer Kabel für hohe und tiefe Frequenzen erheblich minimieren.
Bi-Amping (doppelte Verstärkung): zwei oder mehrere externe Verstärker-Endstufen für einen Lautsprecher
Der Begriff Bi-Amping leitet sich von dem lateinischen Wort „bi” für „zwei/doppelt” und dem englischen Wort „amplify“ für „verstärken“ ab. Im Klartext bedeutet dies die Nutzung von mehr als einem Verstärkerkanal an einem Lautsprecher. In diesem Fall handelt es sich dabei um die Aufteilung zwischen Verstärkerkanälen für Hochfrequenzen sowie Verstärkerkanälen für Niedrigfrequenzen.
Ziel ist auch hier eine Verbesserung der Tonqualität. Um diese zu erreichen, ist der Einsatz identischer Verstärker mit gleicher Leistungskraft erforderlich, zumal bei variierenden Modellen drastische Beeinträchtigungen von Klang und Timing vorprogrammiert sind.

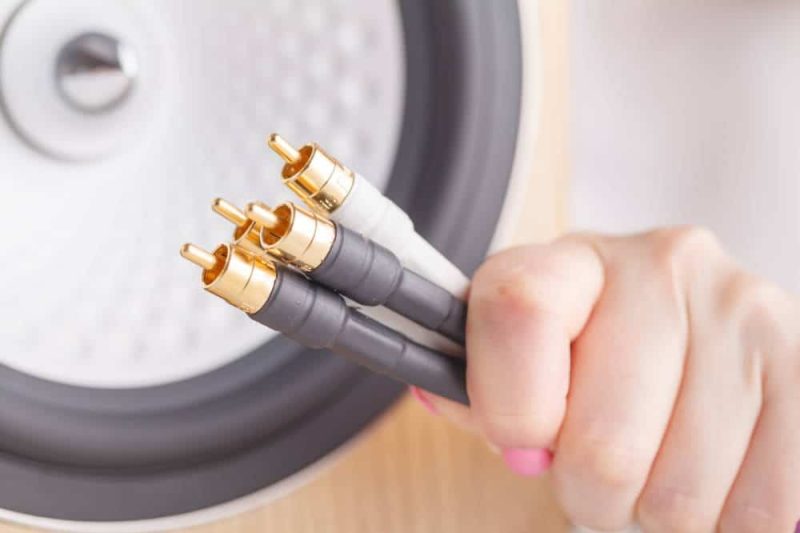

Die passenden Lautsprecherkabel und Stecker im Überblick
Vergoldete versus normale Kabel
Als Verbindung zwischen Lautsprechern und Receiver bzw. Verstärker finden zumeist zweiadrige „normale“ Stereokabel mit Kunststoffummantelung Verwendung. Dabei erfolgt die Übertragung des Audiosignals vom Receiver zur Box über zwei Litzen (Kupferleitungen), die sich aus mehreren dünnen Kupferdrähten zusammensetzen. Als Kontaktstelle dienen die freiliegenden Enden der Litzen. Vergoldete Kabel sind teurer und haben in der Regel keinen Einfluss auf die Übertragungsqualität.
Kabel ohne Stecker: ein kniffeliges Unterfangen
Bei offenen Kabelenden besteht generell das Risiko von Kurzschlüssen und daraus resultierenden Stromausfällen. Um diese zu vermeiden ist es essenziell, dass alle Kupferdrähte vollständig in den jeweils dafür vorgesehenen Anschluss eingeführt werden.
Um Ordnung in das oftmals chaotische Erscheinungsbild freiliegender Kupferadern zu bringen und zugleich die Sicherheit zu erhöhen, macht ein Einsatz von sogenannten Kabelschuhen und Bananensteckern (Bananas) Sinn.
Sicher, praktisch und flexibel: Bananenstecker
Bananenstecker sind nicht nur ästhetischer als freiliegende Litzen-Enden. Sie sorgen auch für maximale Mobilität, da Sie ganz einfach in den entsprechenden Bananensteckeranschluss in den Lautsprecherboxen eingesteckt werden können. Dies erweist sich unter anderem beim Transport und Bewegen der Geräte als eindeutiger Vorzug. Auf den ersten Blick als Nachteil gewertet werden kann, dass vor einer Verwendung der Bananas die integrierten Schutzkappen entfernt werden müssen. Da es sich hier jedoch um einen relativ unkomplizierten Schritt handelt, ist dies kein Grund, nicht von den klaren Vorteilen dieses Hilfsmittels zu profitieren.

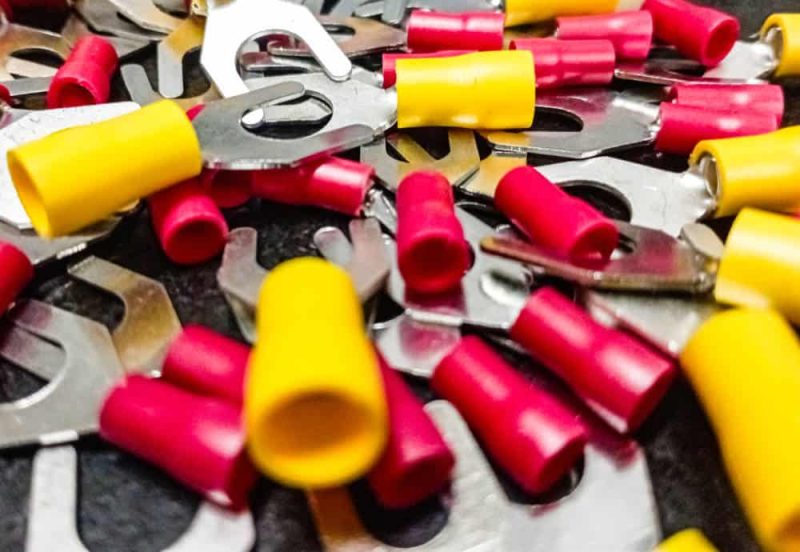

Kabelschuhe als solide Alternative
Bei Kabelschuhen handelt es sich um einen Aufsatz, der im Vergleich zu den Bananas mit einer größeren Auflagefläche und daraus resultierenden höheren Übertragungsqualität überzeugt. Zudem gibt es hier keine Schutzvorrichtung, die einen umgehenden Einsatz verhindert. Für eine optimale Funktionsweise werden die Litzenenden behutsam in den Aufsatz eingebracht und mit Schraubklemmen befestigt, bevor sie in dem hierfür vorgesehenen Schraubanschluss des Receivers eingeklemmt werden.
Symmetrische Übertragung
XLR-Verbindungen als professionelle Lösung
XLR-Anschlüsse haben den Vorteil, dass eine Beeinträchtigung der Klangqualität durch Einstreuung selbst über weite Strecken hinweg auf ein Minimum reduziert wird. Grund ist die symmetrische Übertragung des Audiosignals. Auch eine Gefahr von Kurzschlüssen ist hier nicht zu befürchten. Eine Einschränkung ist allerdings, dass diese Anschlussvariante nur bei aktiven Lautsprechern zu finden ist.
Speakon-Steckverbinder: hochwertig, robust und zuverlässig
Die von der Firma Neutrik hergestellten Speakon-Steckverbinder finden primär im professionellen Audiobereich Verwendung und gelten weltweit als Standard. Zur Auswahl stehen gleich mehrere Versionen, darunter die untereinander kompatiblen zwei- und vierpoligen Lösungen. Eine exzellente Widerstandsfähigkeit, Langlebigkeit und Zuverlässigkeit sind nur einige der positiven Eigenschaften dieser Anschlussoption.
Aktiv-Lautsprecher für Profis
Aktive Lautsprecher verfügen über eine kompliziertere und damit auch kostspieligere Technik als ihr passives Pendant und werden daher in erster Linie von Profis genutzt. Dass sich der höhere Preis bezahlt macht, wird anhand der eindeutigen Pluspunkte ersichtlich.
Aktiv-Lautsprecher: Besondere Anschlüsse und Möglichkeiten
Da aktive Lautsprecher über einen eigenen Verstärker verfügen, ist das Vorschalten eines externen Verstärkers nicht erforderlich. Als ein weiterer Vorteil erweisen sich die bereits angesprochenen integrierten XLR-Anschlüsse. Diese zeichnen sich nicht nur durch das leichte und unkomplizierte Einrasten und die störungsarme Tonübertragung selbst bei langen Strecken aus. Vielmehr bieten sie auch ein Höchstmaß an Sicherheit, da Kurzschlüsse im Vergleich zu anderen Anschlussoptionen wie Kabelenden ohne Stecker hier eher unwahrscheinlich sind.
Wissenswertes rund um den perfekten Anschluss
Kabelquerschnitt: Wie man den richtigen wählt
Da ein ungünstiger Kabelquerschnitt die Tonqualität beeinträchtigen kann, ist eine sorgfältige Auswahl nicht zu unterschätzen. Entscheidend ist hier die Entfernung zu den Lautsprecher Boxen. Je größer diese ausfällt, desto stärker sollte das Kabel sein. Während in den meisten Fällen ein Kabel mit einer Stärke von 2,5 mm² ausreicht, ist bei Distanzen ab 7 Metern zum Lautsprecher ein höherer Durchmesser empfehlenswert.
Lautsprecher Anschluss: Tipps und Tricks
Dass es je nach Anlage und Lautsprecherterminal-Typ zu Abweichungen beim Verbinden von Lautsprecherbox und Lautsprecherkabel kommt, ist sicherlich nachvollziehbar. Hier jedoch einige grundlegende Hinweise für einen reibungslosen und sicheren Anschlussprozess.
- Sorgen Sie für einen störungsfreien Zugang zu den Anschlüssen, indem Sie zuerst die Lautsprecher und den Verstärker bzw. Receiver aufstellen.
- Verlegen Sie die Kabel so, dass sie kein Hindernis darstellen oder zu Stolperfallen werden. Gegebenenfalls lohnt sich die Verwendung von Kabelschläuchen oder anderen Hilfsmitteln.
- Verbinden Sie die Kabel fest mit dem Receiver. Wie bei den unterschiedlichen Anschlüssen vorzugehen ist, wurde oben bereits ausführlich beschrieben.
- Orientieren Sie sich an der Beschriftung an den Buchsen, um die Lautsprecherkabel an den richtigen Ausgängen anzuschließen.
